超音速喷涂的详细作用是做什么的？

超音速喷涂的详细作用是做什么的？

电弧超音速喷涂是将电弧用作热源，使金属丝熔化并通过气流使其雾化的过程，以便将熔融颗粒高速喷涂在工件表面上以形成涂层。 此过程用于在锅炉水冷壁上喷涂涂料，以防高温侵蚀。该涂层具有优异的高温耐侵蚀性和良好的耐磨性。

1、引言

近年来，XX公司的很多锅炉都遭受了水冷壁的严峻高温侵蚀。侵蚀严峻的锅炉的水冷壁的小壁厚仅为1.3 mm，侵蚀速率为2 mm / a。锅炉的高温侵蚀区域基本相似，即燃烧器出口射流的下游区域，高度接近燃烧器的中央线，并且管子向燃烧侧的点侵蚀。是**快的。水冷壁发生高温侵蚀后，壁厚减小，强度降低，轻易引起管道爆裂，泄漏，危及锅炉的安全运行。因为高温侵蚀，上述锅炉在短时间内全部变薄，并且在维护期间必需大面积更换。这不仅消耗材料，而且延长了维护时间，增加了工作量，并造成巨大的经济损失。水冷壁的高温侵蚀题目已成为困扰XX公司锅炉安全运行的长期题目。
因为近年来煤炭资源的短缺和煤炭采购的难题，XX公司的煤炭类型更加复杂，配煤也更加难题。 XX公司的锅炉依赖劣质煤来维持正常出产，从而导致强烈的侵蚀区域。在还原性气氛中，严峻侵蚀区域的烟气中O2含量几乎为零，而CO含量高达10％，有些锅炉中的CO含量甚至接近30％。侵蚀区的化学成分和侵蚀管的形态相似。高温侵蚀的位置都在燃烧器区域的四个水冷壁上。大多数严峻侵蚀的区域位于燃烧器出口射流的中部和下游。侵蚀区域的水冷壁朝向火侧通常为深棕色，外层较软，而内层较硬。剥去硬质层后，水垢与水冷壁管的连接面为孔雀蓝。

超音速详细左超音速喷涂的详细作用是做什么的？

2.高温侵蚀的研究与措施

2.1、煤种

煤种是高温侵蚀的主要原因之一。对高温侵蚀锅炉煤质的统计分析表明，大多数锅炉中煤的硫含量都在1.2％以上，有的甚至高达2％-3％。高硫含量使煤在燃烧过程中产生更多侵蚀性物质，并加速了水冷壁的侵蚀。

2.2、四角切向燃烧法使燃烧炉内的空气和灰尘分离

这是切向燃烧锅炉的普遍题目。从燃烧器中排出一次和二次空气射流后，因为上游相邻拐角气流的挤压作用以及左右两侧不同的空气增补前提的影响，气流偏向背面的水冷壁火。此时，刚性一次空气射流较弱。将偏转比次级空气更大的角度，从而使低级空气和次级空气分开。一次空气和二次空气的刚度之间的差异越大，这种分离现象就越显著。当一次空气射流的一部门偏离二次空气时，煤粉会以氧气不足的状态燃烧，从而在射流下游的水冷壁四周形成局部还原性气氛，这是造成高温侵蚀的重要原因。

2.3、燃烧器的影响

XX公司的锅炉采用弯头式卧式浓度燃烧器，具有减少NOx排放，改善粉煤着火前提，进步粉煤燃烧不乱性的长处。然而，对于卧式粗细燃烧器，浓煤粉和空气粉的比例相对较低。假如不能增强后者，则可以增强还原气氛，并且可以增加高温侵蚀的可能性。为了充分施展浓稀燃烧技术的特点，基本方法是使煤粉进入燃烧器后，在点火区的一次风中想法实现部门浓度分离。在低级风骚中，依赖湍流扩散，浓粉煤和低级风中的空气将自动混合，这有利于燃烧并减少NOx排放，而没有后期混合难题的题目。这可能是准确使用浓稀混合气燃烧技术的方向。

2.4、工作前提的影响

燃烧对水冷壁的高温侵蚀的影响主要是因为燃烧前提不完善，燃烧正切过度，锅炉空气分布不良等导致粉煤在水冷壁四周强烈燃烧或直接冲刷水所致水壁四周形成烟雾。较重的还原气氛大大增加了侵蚀性介质，导致水壁发生高温侵蚀。

针对XX公司的详细情况，我们在高温侵蚀的预防和控制方面做了良多工作：

①增加锅炉烟气中的氧气含量；

②降低煤粉的细度；

③打开大，中，次级二次炉

④加强燃料煤的掺混，降低煤的硫含量。

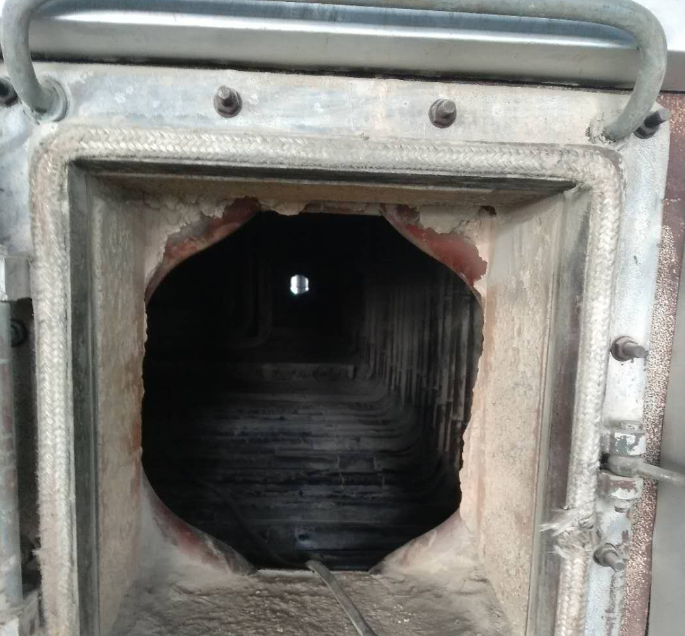

因为各种原因，上述措施在减少水冷壁的高温侵蚀方面不是很有效。因此，XX公司以＃3锅炉作为试验炉，并对XX＃3炉的燃烧区进行电弧超音速喷涂。

本文来源：https://www.xy-pt.cn/news01.php?id=1220
