碳化钨喷涂和焊接主要有以下区别-新业美科

碳化钨喷涂和焊接主要有以下区别

碳化钨喷涂和焊接主要有以下区别

碳化钨涂层是现在热喷涂工艺应用非常广泛一种。碳化钨是一种由钨和碳组成的化合物。碳化钨不溶于水、盐酸和硫酸，易溶于硝酸－氢氟酸的混合酸中，长青金属广泛应用于各种机械设备的耐磨损、耐侵蚀、耐高温、抗氧化表面处理。碳化钨喷涂和焊接主要有以下区别

科普知识：碳化钨喷涂和焊接主要有以下区别

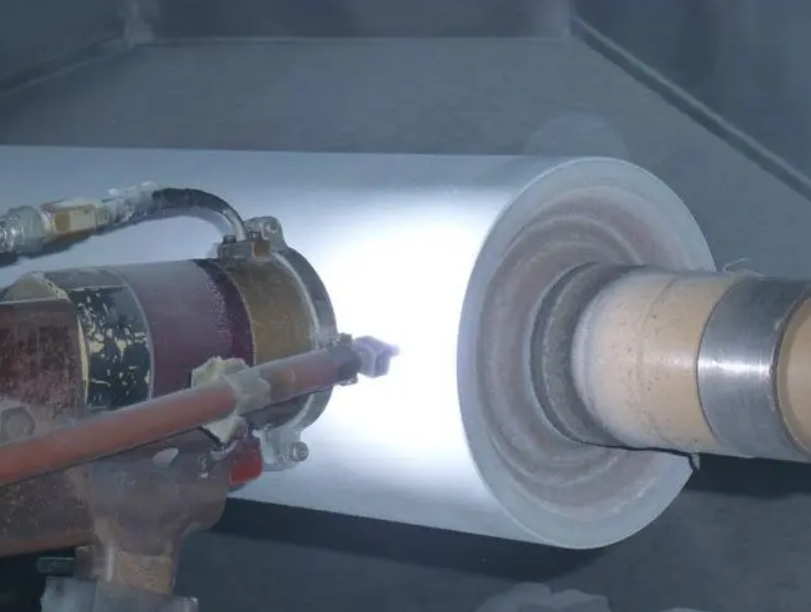

1、工件受热情况不同

碳化钨喷涂无重熔过程，工件表面温度始终可控制在250℃以下，一般不会产生变形和改变工件的原始组织。这对喷修工件外形复杂、薄壁、长袖及一些重要机件是有利的。喷熔要使粉层熔化，重熔烧结工件温度可达900℃以上，轻易引起应力和变形，多数工件会发生退火及不完全退火。

2、与基材表面结合状态不同

碳化钨喷涂与基材表面的结合，以机械咬合为主，也有微小的显微焊合，结合强度不高;一般为20MPa~65MPa。焊接是通过粉层熔化与基材表面形成冶金结合，结合强度一般可达343MPa~441MPa。

3、使用的粉末不同

喷熔所用的粉末须是自熔性的合金粉末，而碳化钨喷涂所使用粉末不受限制。

4、喷层结构不同

喷熔层平均致密，一般以为无孔隙而碳化钨喷涂层具有一定孔隙。

5、承受载荷机能不同

碳化钨喷涂层不能承受冲击载荷和较高的接触应力，合用于各种面接触配合。喷熔层结合强度大，可承受冲击载荷，可用于线接触等场合，能承受较高的接触应力。
