等离子喷涂纳米技术

等离子喷涂纳米技术

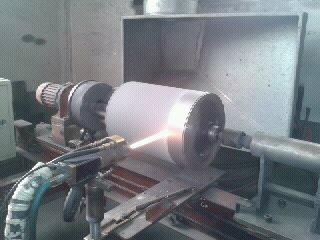

等离子喷涂三氧化二铝涂层气孔率高、延展性差,限定了其在出产制造上的广泛运用。本科学研究明确提出以制取纳米技术构造三氧化二铝基复合型涂层的构思坚韧化三氧化二铝陶瓷涂层,以贸易纳米氧化铝、纳米技术氧化钛、纳米技术氧化锆和纳米技术氧化铈为原料,选用喷雾器塑料加工方式 重新构建产生了纳米技术团聚粉体设备,接着根据高溫煅烧制取成可喷漆纳米技术上料,根据等离子喷涂技术性堆积产生纳米氧化铝基陶瓷涂层。

相关资料：等离子喷涂纳米技术

各自对粉末状和涂层的组织架构开展了XRD、SEM、TEM定性分析剖析,科学研究了涂层制取整个过程中纳米技术晶体演化规律性,创建了各环节纳米技术晶体生长发育实体模型及其涂层产生全过程实体模型,表明了等离子喷涂纳米氧化铝基陶瓷涂层的特点、产生原理,检测与剖析了纳米技术涂层物理机能、磨擦磨损特点。

与基本μmAl2O3-13%TiO2涂层开展了比照科学研究,得出结论:以粉体设备的松装相对密度和畅通流畅性为鉴定根据,制取纳米技术Al2O3-13%TiO2团聚粉体设备的最好喷雾器塑料加工加工工艺主要参数为:粘接剂成分3%,含固量30%,干躁溫度300℃。为防止纳米技术晶体护穿,适合的煅烧溫度为1000℃-1100℃,开展低输出功率的低温等离子水射流加强解决可进一步进步上料可喷漆性。

喷漆在线监控显示信息,上料在低温等离子水射流中的飞行速度和环境温度均随喷漆输出功率的扩大而晋升。淬熄实验室得纳米技术上料晶体生长发育典型性特点为:表面产生彻底熔化重结晶后产生柱状晶,近表面产生一部门熔化产生高效液相煅烧机构,芯部未熔化产生固相煅烧机构。等离子喷涂纳米氧化铝基陶瓷涂层是由一部门熔化区(PM)和彻底熔化区(FM)组成的具备双态遍布特点的组织架构。FM区金纳米颗粒枢纽以柱状晶合拼生长发育,且存有氧化硅晶体;PM区为含未熔金纳米颗粒的高效液相煅烧或固相煅烧机构。

FM区以Al2O3相主导,PM区以Al2O3相主导,FM区和PM区的占比(Al2O3和Al2O3的相对性成分)体现出涂层的熔化水平,伴跟着喷漆输出功率的晋升,Al2O3占比扩大,涂层晶体规格晋升。涂层的熔化水平和均匀晶粒大小可根据XRD剖析結果开展定量分析测算,并根据喷漆输出功率尺寸的调节来操作,当喷漆输出功率为35kW时,二者配对造成的综合型能最好。

等离子喷涂纳米技术Al2O3-13%TiO2上料与涂层还存有构造遗传。纳米氧化铝基涂层的强度、抗压强度、延展性均好于基本涂层。纳米技术Al2O3-13%TiO2涂层与基本涂层对比,强度可晋升24%,融合抗压强度晋升32%,延展性晋升约1倍。CeO2和ZrO2的加上可改进纳米技术上料的煅烧特点、涂层外部经济构造外形,有利于物理机能的进步。

Weibull数据分析说明,纳米技术涂层的特性也主要表现出明显的双态遍布特点:PM区强度低、延展性好;FM区强度高、延性大。根据裂缝顶尖屏蔽掉增韧,创建了等离子喷涂纳米技术Al2O3-13%TiO2涂层的增韧原理实体模型,剖析了纳米技术构造充分施展的增韧功效。纳米氧化铝基涂层的磨擦磨损特性明显好于基本涂层。以35kW喷漆输出功率制取的纳米氧化铝基涂层,在荷载为500N尺度下,其摩擦阻力约为基本涂层的1/2,磨损失重仅为基本涂层的1/4~1/3,CeO2和ZrO2的加上可进一步改进纳米技术涂层耐磨机能。

基本与纳米技术涂层耐磨性的区别取决于磨损原理不一样,纳米技术Al2O3-13%TiO2涂层在低荷载下为伴随纳米微粒的翻转及自修补作用的磨砂颗粒磨损主导,高荷载下为“伪黏着磨损”主导并伴随较轻度的疲劳磨损;而基本涂层在低荷载下为磨砂颗粒磨损主导,高荷载下另外造成明显的疲劳磨损。根据之上试验观查剖析結果,能够下结论:纳米氧化铝基涂层具备不错的结构力学和耐磨性枢纽归功于纳米技术涂层中呈双态遍布的FM区和PM区造成的“特性相辅相成”和根据纳米晶及外部经济缺点造成的“间接性坚韧化”两大体系体例。除此之外,涂层中出現的三维网状结构独特构造也充分施展了枢纽功效。

本文来源：https://www.xy-pt.cn/news01.php?id=860
